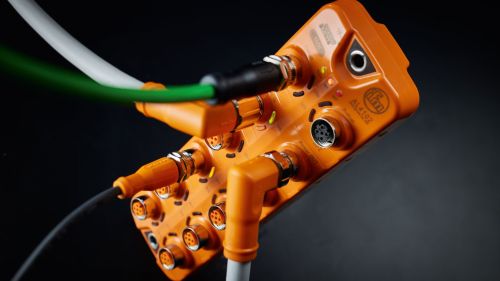

AL40和AL41——16路数字输入
AL40和AL41以太网模块专为信号采集而设计
信号提供了强大的解决方案。模块具有 16路数字输入和内置计数功能，可实现精确可靠的信号处理，即使在 高达4500 Hz的频率下也不例外。凭借紧凑设计和坚固结构，这些模块特别适用于装配技术、包装技术及输送系统等。这些模块可轻松集成至PROFINET、EtherNet/IP和Modbus TCP等现有现场总线系统，为用户提供了高灵活性。
探索先进IO-Link技术为您的自动化解决方案带来的优势。
系统概览以太网模块DI
16路数字输入

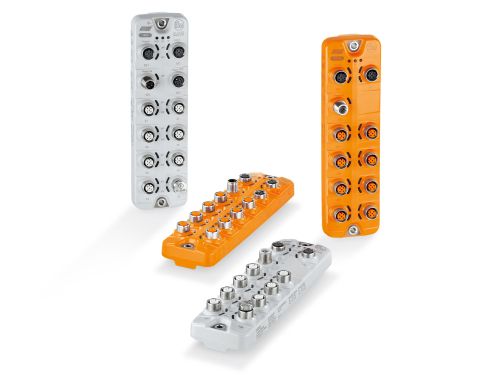

StandardLine （AL40系列）与 PerformanceLine （AL41系列）以太网模块均提供16路数字输入（每端口2路），特别适用于直接现场采集大量数字信号并在内部进行计数。这两个系列以太网模块的主要差异在于电源与接线选项。
- 8路A端口用于数字输入
- 计数器功能（每端口）CTU、CTD、CTUD、CTDIR，最高4500Hz
- M12 A型（StandardLine）或M12 L型（PerformanceLine）电源
- 用于常规现场总线的型号
- 基础诊断功能
- 电流限制功能
|
|
|
|||
|---|---|---|---|---|
| AL40xx | AL41xx | |||
| 菊花链 | 现场总线 | 电源+现场总线 | ||
| 电源 | M12 A型 3.9 A (US) |
M12 L型 16 A (US) 16 A (UA) |
||
| 端口 | M12 A型 8 x 2 DI |
M12 A型 8 x 2 DI |
||
| 现场总线 | PROFINET EtherNet/IP Modbus TCP EtherCAT |
|||
| 输出功率 |  |
|||
| 电流限制 | 每模块 | |||
| 电流测量 | |
|||
| 计数器功能 | CTU（加法计数器） CTD （减法计数器） CTUD （加减计数器） CTDIR （方向计数器） |
|||
| 输出开关功能 SSC（计数器） |
|
|||
| 防护等级 | IP67（橙色） IP69K （灰色） |
|||
|
材料 连接器/插座 |
镀镍黄铜（橙色） 不锈钢（灰色） |
|||

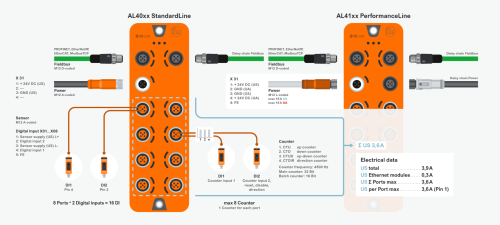

以太网模块DI的功能和布线
内置计数器功能的模块提供多种计数模式。这些计数模式可直接在输入端进行配置，能够精准记录传感器或开关发出的脉冲信号，用于工件计数、 位置检测或 时钟控制等。最高计数频率可达4500Hz，因此高频计数任务也能轻松应对。
CTU （加法计数器）
每接收一个脉冲则向上计数，适用于工件或事件计数。
CTD（减法计数器）
向下计数，例如从设定值递减至0，适用于剩余数量或周期计数。
CTUD （加减计数器）
根据两种不同的输入信号进行递增或递减计数。
CTDIR （方向计数器）
检测计数方向（前进/后退），适用于传送带或行程路径监测等。
