AL42和AL43——8路数字输入和8路数字输出
用于智能工业应用的数字化以太网模块

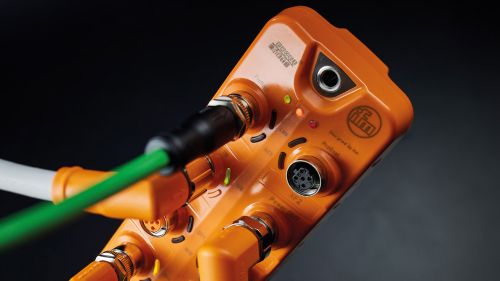

ifm的AL42（StandardLine）和AL43（PerformanceLine）系列以太网模块集8路数字输入和8路数字输出于一身，且结构紧凑，非常适合直接现场应用。凭借频率高达4500 Hz的内置计数器功能 以及创新性SSC开关逻辑，它们支持直接在模块上实施简易控制任务，而无需额外的控制器。
无论是记录传感器数值还是直接开关执行器，这些模块都能为现代自动化解决方案提供高效率。凭借坚固的设计和灵活的现场总线兼容性，它们是工业4.0应用的理想选择。
立即探索这些模块，将您的机器通信提升至新高度！

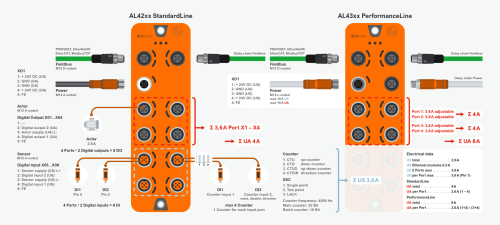

以太网模块DI/DO系统概览
8路数字输入和8路数字输出
StandardLine （AL42系列）和 PerformanceLine （AL43系列）以太网模块结合了8路数字输入和8路数字输出，非常适用于获取数字信号及内部计数。同时，还可以使用多种输出开关功能，基于计数器值直接在现场控制执行器。这两个系列的主要区别在于输出功率分配、电源选项以及电流限制。
- 用于DI/DO的4个A型端口和4个B型端口
- M12 A型（StandardLine）或M12 L型（PerformanceLine）电源
- 用于常规现场总线的型号
- 输出电流高达3.6 A
- 电流测量
- 带SSC的计数器功能
|
|
|
|
|---|---|---|
| AL42xx | AL43xx | |
| 菊花链 | 现场总线 | 电源 + 现场总线 |
| 电源 | M12 A型 3.9 A (US) 4 A (UA) |
M12 L型 16 A (US) 16 A (UA) |
| 端口 | M12 A型 4 x 2 DO 4 x 2 DI |
M12 A型 4 x 2 DO 4 x 2 DI |
| 现场总线 | PROFINET EtherNet/IP Modbus TCP |
PROFINET EtherNet/IP |
| 输出电流 | 3.6 A (端口1–4) | 3.6 A (端口1+2) 3.6 A (端口3+4) |
| 电流限制 | 每模块 | 每端口（可调） |
| 电流测量 |  |
|
| 计数器功能 | CTU（加法计数器） CTD（减法计数器） CTUD （加减计数器） CTDIR （方向计数器） |
|
| 输出开关功能 SSC （计数器） |
单点 两点 窗口 锁存 |
|
| 防护等级 | IP67 （橙色） IP69K （灰色） |
|
|
材料 连接器/插座 |
黄铜镀镍（橙色） 不锈钢（灰色） |
|
以太网模块DI/DO的功能与布线
计数器功能
内置计数器功能的模块提供多种计数模式。这些计数模式可直接在输入端进行配置，可以准确记录传感器或开关的脉冲信号，用于工件计数、位置检测或时钟控制等。最大计数频率为4500 Hz，因此即使是高频计数也能轻松应对。
CTU （加法计数器）
每接收一个脉冲则向上计数，适用于工件或事件计数。
CTD （减法计数器）
向下计数，例如从设定值递减至0，适用于剩余数量或周期计数。
CTUD （加减计数器）
根据两种不同的输入信号进行递增或递减计数。
CTDIR （方向计数器）
检测计数方向（向前/向后），适用于传送带或行驶路径监测等。
SSC输出开关功能——即时响应
借助开关量信号通道（SSC） 功能，输出可根据量表读数开或关，无需控制器。这样就可以直接在模块上执行简单的响应操作。
单点
输出在达到特定的计数器值时开关。
两点
输出在达到第一个值时开启，达到第二个值时关闭，适用于范围控制。
窗口
只要在计数器读数处于特定数值范围内，输出就保持激活状态。
锁存
输出在达到开关点时激活，并在手动复位或收到其他信号前保持激活状态。
