现场模块产品选型
我们广泛的产品组合分为三大类别：PerformanceLine、DataLine和StandardLine。
根据具体的应用和需求不同，每个类别的优势各异。关于电源、总线系统、IT连接和其他特点的差异，详见以下表格。
目录
|
|
|
|
|
|
|---|---|---|---|---|

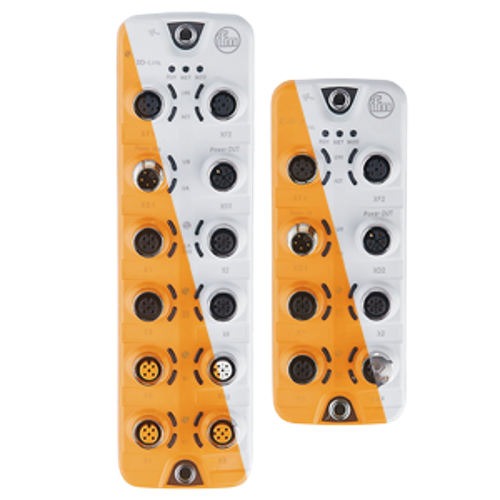

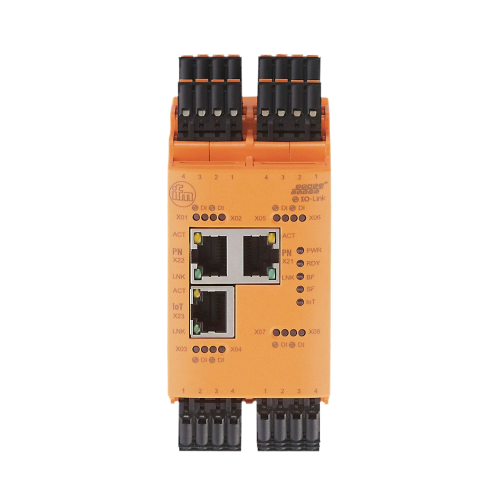

| AL14xx | AL13xx | AL11xx | AL19xx | |
| 菊花链 | 电源+现场总线 | 现场总线 | 现场总线 | 现场总线 |
| 功率 |
M12 L型 16 A (US) 16 A (UA) |
M12 A型 3.9 A (US)
|
M12 A型 3.9 A (US)
|
笼式弹簧夹持端子 3.9A (US)
|
| 现场总线 |
PROFINET |
PROFINET |
PROFINET |
PROFINET |

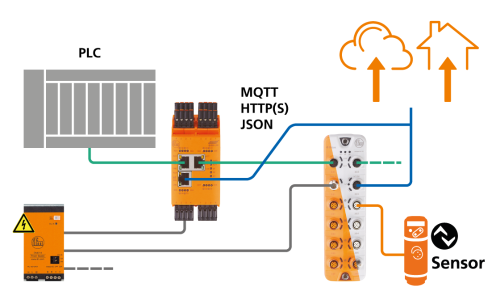

| IIoT端口 |  |
HTTP(S)，JSON，MQTT | |
HTTP(S)，JSON，MQTT |
| 输出功率 | 2A | 300 mA | 300 mA | 300 mA |
| 电流限制 | 每个端口（可调） | 每个主站 | 每个主站 | 每个主站 |
| 电流测量 | 是 | 否 | 否 | 否 |
| 8端口型主站 |
4x B端口 4x A端口 |
8x A端口
|
8x A端口
|
8x A端口
|
| 4端口型主站 | 4x B端口 | 4x A端口 | 4x A端口 | |
| 防护等级 |
IP67（橙色） IP69K（灰色） |
IP67（橙色） IP69K（灰色） |
IP67（橙色） IP69K（灰色） |
IP 20 |
|
材料 插头/插座 |
黄铜镀镍（橙色） 不锈钢（灰色） |
黄铜镀镍（橙色） 不锈钢（灰色） |
黄铜镀镍（橙色） 不锈钢（灰色） |
PA |
|
|
|
|
|---|---|---|

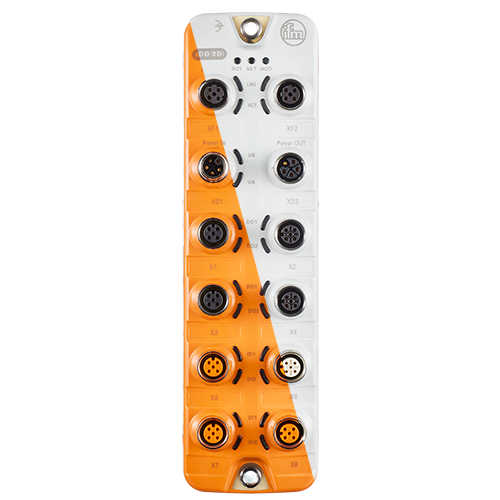

| AL41xx | AL40xx | |
| 菊花链 | 电源+现场总线 | 现场总线 |
| 功率 |
M12 L型 16 A (US) 16 A (UA) |
M12 A型 3.9 A (US) |
| 端口 | M12 A型 8 x 2 DI |
M12 A型 8 x 2 DI |
| 现场总线 | PROFINET EtherNet/IP Modbus TCP EtherCAT |
PROFINET EtherNet/IP Modbus TCP EtherCAT |
| 输出功率 | |
|
| 电流限制 | 每个模块 | 每个模块 |
| 电流测量 | |
|
| 计数器功能 | CTU（累加计数器） CTD（累减计数器） CTUD（累加-累减计数器） CTDIR（方向计数器） |
CTU（累加计数器） CTD（累减计数器） CTUD（累加-累减计数器） CTDIR（方向计数器） |
| 防护等级 |
IP67（橙色） IP69K（灰色） |
IP67（橙色） IP69K（灰色） |
|
材料 插头/插座 |
黄铜镀镍（橙色） 不锈钢（灰色） |
黄铜镀镍（橙色） 不锈钢（灰色） |
|
|
|
|||
|---|---|---|---|---|

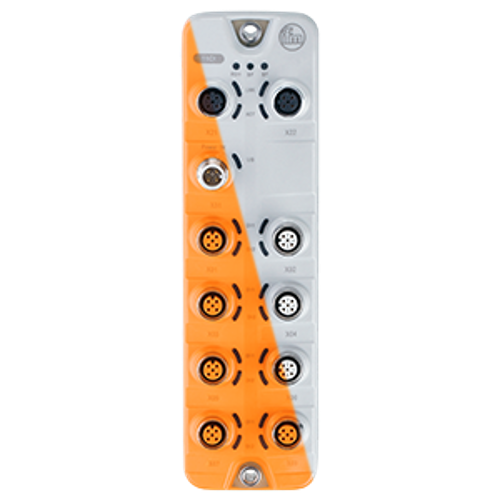

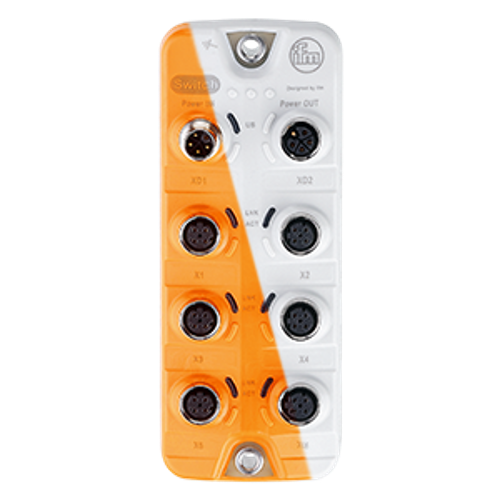

| AL315x | AL310x | AL305x | AL300x | |
| 菊花链 | 电源+现场总线 | 电源+现场总线 | 现场总线 | 现场总线 |
| 功率 |
M12 L型 16A (US) 16A (UA) |
M12 L型 16A (US) 16A (UA) |
M12 A型 100 mA (US) |
M12 A型 100 mA (US) |
| 以太网 | M12 D型 6端口 |
M12 D型 6端口 |
M12 D型 6端口 |
M12 D型 6端口 |
| 说明 | 非网管型 | 非网管型 | 非网管型 | 非网管型 |
| 现场总线 | TCP/IP EtherNet/IP Modbus TCP |
PROFINET | TCP/IP EtherNet/IP Modbus TCP |
PROFINET |
| 传输速率 | 10 MBit/s 100 MBit/s |
10 MBit/s 100 MBit/s |
10 MBit/s 100 MBit/s |
10 MBit/s 100 MBit/s |
| 阻塞 | |
LLDP PTCP 01:80:C2:00:00:0E |
|
LLDP PTCP 01:80:C2:00:00:0E |
| 防护等级 |
IP67（橙色） IP69K（灰色） |
IP67（橙色） IP69K（灰色） |
IP67（橙色） IP69K（灰色） |
IP67（橙色） IP69K（灰色） |
|
材料 插头/插座 |
黄铜镀镍（橙色） 不锈钢（灰色） |
黄铜镀镍（橙色） 不锈钢（灰色） |
黄铜镀镍（橙色） 不锈钢（灰色） |
黄铜镀镍（橙色） 不锈钢（灰色） |
